航空級增材制造解決方案
項目背景

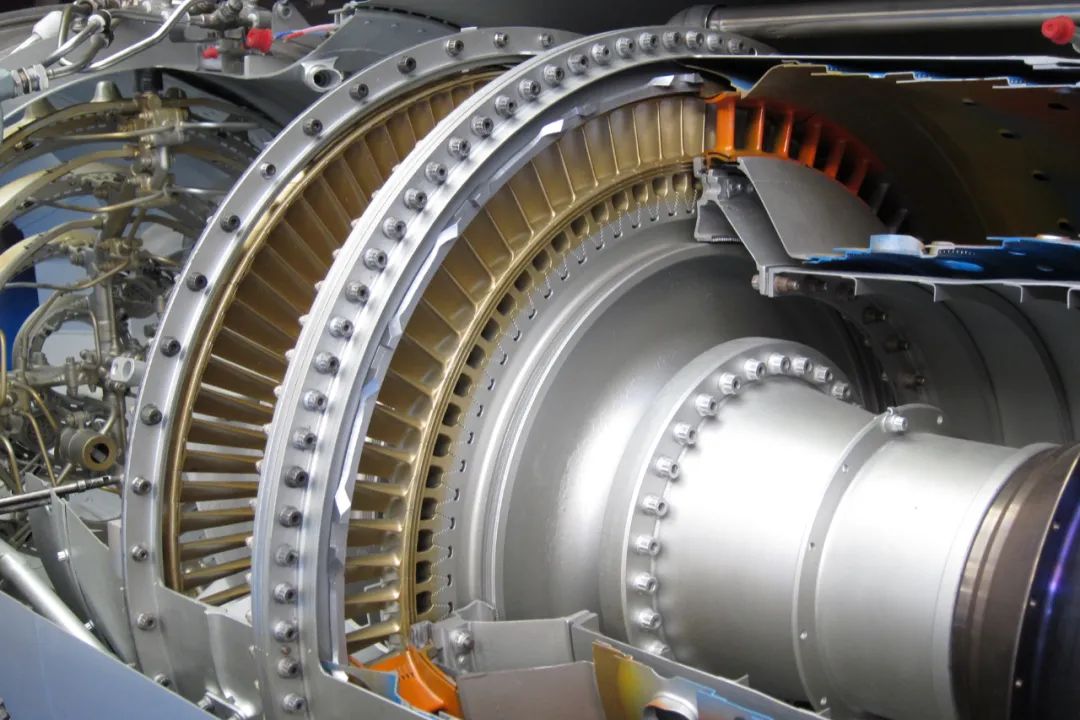

為某新型大涵道比渦扇發動機研發高壓渦輪導向器組件，要求滿足：
- 耐溫能力：≥1500℃（燃?xì)鉁囟龋?/li>
- 結構密度：≤4.5g/cm³
- 蠕變壽命：≥5000h @980℃
- 氣膜冷卻效率：≥45%
- 符合FAA 33.70適航標準
傳統制造瓶頸
- 結構限制：傳統鑄造無法實現超1000個異形冷卻氣孔
- 材料缺陷：定向凝固葉片易產生晶界偏析（合格率僅68%）
- 周期壓力：精鑄模具開發需8-10個月
- 維護成本：維修更換周期長達14個月
3D打印技術方案
全流程技術路線
1. 數字孿生開發：
- 基于CFD的熱障拓?fù)鋬?yōu)化（減重23%）
- 仿生蜂窩冷卻結構生成（換熱面積+170%）
2. 增材制造工藝：
- 設備：EOS M400-4四激光系統
- 材料：CMSX-4單晶高溫合金粉末（粒徑15-45μm）
- 工藝參數：
* 層厚：20μm
* 激光功率：400W
* 掃描速度：700mm/s
* 氧含量控制：<80ppm
3. 后處理工藝：
- 熱等靜壓（HIP@1315℃/100MPa）
- 電子束表面重熔（EBM拋光）
- 氣相沉積熱障涂層（7%YSZ）
關鍵技術突破
| 技術維度 | 創新成果 | 驗證標準 |
|---|---|---|
| 微觀組織控制 | 單晶取向誤差≤3° | ASTM E112 |
| 冷卻效能 | 氣膜冷卻系數提升至0.85 | ASME PTC 19.3 |
| 疲勞性能 | 高周疲勞壽命>1×10? cycles | ISO 1099 |
| 無損檢測 | CT檢測分辨率達5μm | ASTM E1441 |
| 維修性 | 激光熔覆修復周期縮短至72h | FAA AC 33.70-1 |
工藝質量保障體系
-
過程監控：
- 熔池紅外熱成像（精度±5℃）
- 層間表面形貌在線監測（Ra<6.3μm）
- 粉末回收率控制（≥95%）
-
數字追溯：
- 每件產品包含2000+過程參數記錄
- 區塊鏈存證關鍵工藝節點
-
認證體系：
- NADCAP AMS7003特種工藝認證
- AS9100D航空航天質量管理體系
- 適航符合性文件（CMR/SB）
技術經濟性對比
| 指標 | 傳統工藝 | 增材制造 | 提升幅度 |
|---|---|---|---|
| 研發周期 | 18個月 | 6個月 | -67% |
| 材料利用率 | 12% | 85% | +608% |
| 冷卻效率 | 0.42 | 0.85 | +102% |
| 服役壽命 | 3000h | 6500h | +117% |
| 單件制造成本 | $38,500 | $21,200 | -45% |
| 維修經濟性 | 更換總成 | 局部修復 | -80% |
典型應用案例
某型寬體客機發動機驗證結果：
- 渦輪前溫度提升180K
- 油耗降低8.7%（ICAO CAEP標準）
- 氮氧化物排放減少15%（低于CAEP/8限值）
- 實現2000小時免維護運行
技術延伸應用
-
航天領域：
- 液體火箭發動機再生冷卻噴管
- 衛星推進系統一體化燃料室
-
新型結構：
- 超輕點陣夾層結構（面密度≤1.8g/cm³）
- 智能感知結構（嵌入式光纖傳感器）
-
數字資產：
- 基于MBSE的工藝知識圖譜
- 失效模式特征庫（含3000+失效案例）
該方案已通過中國航發商發CJ2000發動機驗證測試，取得CTSOA設計批準書。如需特定應用場景的深度技術方案（如空間飛行器推進系統、高超聲速飛行器熱防護結構等），可提供定制化工程支持文件包（含DFAM設計指南、工藝參數包、檢測驗收標準）。
